Bővítőkártya

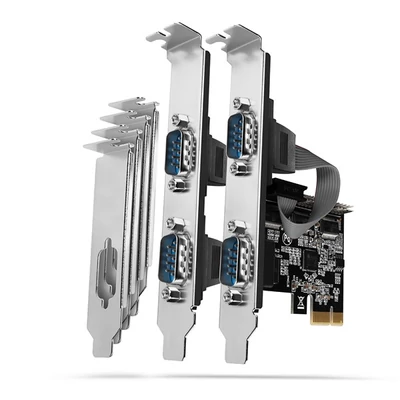

Az AXAGON PCEA-S4N PCI-Express kártya felruházza az asztali számítógépet négy, DB-9 csatlakozóval ellátott RS-232 soros porttal.

A nagy teljesítményt, a tökéletes kompatibilitást és a széles portopciókat a bevált ASIX chipset biztosítja.

A mellékelt alacsony profilú hátlap lehetővé teszik a vezérlő telepítését a szabványos és az alacsony profilú PC-házakba is.

Bemenet:
• A PCI-Express 2.0 interfész kompatibilis a PCI-Express 1.0a / 1.1 / 2.1 / 3.0-val.
• Az x1 / x4 / x8 / x16 PCIe sávokkal kompatibilis 1 sávos (x1) vonalak száma.
• Az 1 sávos PCI-Express 2.0 busz sávszélessége 5 Gb/s.

Kimenet:
• 4x soros RS-232 port DB9 male csatlakozókkal, a portok a kártya tartóján + a kártyára kábellel csatlakoztatott külön kereten helyezkednek el.
• Az alkalmazott RS232 meghajtók garantált adatáramlás akár 250 kBd-ig.
• Kompatibilis: 16C550 / Extended 16C550 / 16C950 UART.

További tulajdonságok:
• Plug and Play támogatás - az IRQ és az I/O cím automatikus kiválasztása.
• 256 bájt továbbítása és fogadása minden egyes port FIFO-pufferénél.
• Soros port átviteli sebesség beállítása.
• Állítható szóhossz: 5, 6, 7, 8 vagy 9 bit.
• Állítható paritás (páros, páratlan, nincs, jelölés, szóköz), 1, 1.5 vagy 2 stop bit.
• Módosítható folyási irányítás Xon/Xoff, hardveres vagy kikapcsolt.
• A COM portszám megváltozik.
• Speciális 9 bites adatátviteli beállítások és egyéni átviteli sebesség beállítások.
• Támogatja a TXD, RXD, RTS, CTS, DTR, DCD, DSR és RI soros jeleket.
• A soros portos elektrosztatikus kisülés (ESD) védelme meghaladja a ± 15KV légrés kisülést és a ± 8KV kontakt kisülést.
• Támogatja a soros eszközök, például ATM-ek, pénztárgépek, vonalkódolvasók, CNC-gépek, táblagépek, modemek, POS-ok vagy PDA-k csatlakoztatását.
• ASIX AX99100 chipset.

Támogatott operációs rendszerek:
• MS Windows XP / Vista / 7 / 8 / 8.1 / 10 vagy újabb, Windows Server 2003 / 2008 / 2012 / 2016 vagy újabb (az összes 32- és 64-bites Windows rendszer támogatott), Linux 2.6.11 kernellel vagy afelett.

A csomag tartalma:
• PCI-Express kártya normál hátlap,
• szabványos hátlap soros portokkal,
• alacsony profilú hátlap,
• telepítési útmutató CZ / DE / DK / ENG / ESP / FIN / FR / GR / HR / HU /  IT / NL / PL / PT / RO / RU / SK / SWE / TR / BG / CN / ARA,
• kartondobozba csomagolva.

Gyártói specifikáció:

Az AXAGON PCES-SA4M2 PCI-Express kontroller két SATA III porttal és két SATA M.2 lemezhellyel bővíti ki asztali számítógépét akár 6 Gb/s átviteli sebességgel. A két portos SATA III vezérlő és két SATA M.2 foglalat kombinációja nagyon hasznos eszközzé teszi a kártyát a számítógép bővítéséhez. Könnyedén csatlakoztathat akár négy merevlemezt, például két 3.5"-os merevlemezt vagy optikai meghajtót és két SATA M.2 merevlemezt.

Az ASMedia chipsettel ellátott kártya nemcsak a SATA 3.0 specifikációkat támogatja, hanem más SATA technológiákat is, mint például a Hot-Plug, Native Command Queue (NCQ), TRIM, vagy Port Multiplier. Egyszerű telepítés a legtöbb operációs rendszerben illesztőprogramok telepítése nélkül. A mellékelt alacsony profilú hátlap lehetővé teszik a vezérlő telepítését a szabványos és az alacsony profilú PC-házakba is.

Bemenet:
• PCI-Express 3.0 interfész, PCI-Express 1.0a / 1.1 / 2.0 / 2.1 kompatibilis.
• Az x4 / x8 / x16 PCIe sávokkal kompatibilis 2 sávos (x2) vonalak száma.
• Az 2 sávos PCI-Express 3.0 busz sávszélessége 4 GB/s kétirányú.

Kimenetek:
• 2x független Serial ATA port, SATA III 6G szabvány.
• 2 x belső 7 tűs SATA adat csatlakozó.
• Támogatja az összes SATA I / SATA II / SATA III optikai meghajtót, SSD-t és bármely kapacitású merevlemezt.

• 2x független NGFF 75-pin B-key slot for SATA M.2 drives.
• 2230, 2242, 2260 és 2280 mm méretű B+M-key és B-key lemezekhez tervezve.
• Egyoldalas és kétoldalas SATA M.2 SSD lemezek támogatása minden kapacitással.

További tulajdonságok:
• Teljes Plug and Play támogatás.
• Megfelel a Serial ATA 3.0 specifikációnak (SATA/600), legfeljebb 6 Gb/s átviteli sebességgel (600 MB/s).
• Megfelel a Serial ATA 2.0 specifikációnak (SATA/300), legfeljebb 3 Gb/s átviteli sebességgel (300 MB/s).
• Megfelel a Serial ATA 1.0 specifikációnak (SATA/150), legfeljebb 1.5 Gb/s átviteli sebességgel (150 MB/s).
• Megfelel a Serial ATA AHCI (Advanced Host Controller Interface) specifikációjának 1.4 verziójával.
• Hot Plug támogatás a SATA eszközök csatlakoztatásához és leválasztásához működés közben.
• Native Command Queuing (NCQ) támogatás.
• TRIM támogatás SSD lemezekhez.
• Port Multiplier Command Based Switching támogatás.
• Indítási támogatás a csatlakoztatott lemezről, beleértve. együttműködés a számítógép alaplapjával, BIOS/UEFI.
• 4x LED jelzi a csatlakoztatott lemezek tevékenységét.
• Négy 2 tűs aljzat a számítógépház HDD LED csatlakoztatásához.
• VIA ASM1164 chipset került beépítésre.

Supported OS:Supported OS:
• MS Windows 7 / 8 / 8.1 / 10 / 11 vagy újabb, Windows Server 2008 / 2012 / 2016 / 2019 / 2022 vagy újabb (az összes 32- és 64-bites Windows rendszer támogatott), Linux 2.6.x kernellel vagy afelett.

A csomagolás tartalma:
• PCI-Express vezérlő szabványos hátlap,
• alacsony profilú hátlap,
• szerelési anyag és csavarhúzó,
• telepítési útmutató CZ / DE / DK / ENG / ESP / FIN / FR / GR / HR / HU / IT / NL / PL / PT / RO / RU / SK / SWE / BG / CN / TR / ARA,
• kartondobozba csomagolva.
